分級機

進料粒度：

產量：

產品簡介

分級機廣泛適用于選礦廠中與球磨機配成閉路循環程分程分流礦沙，或用在重力選礦廠中來分級礦砂和細泥，及金屬選礦流程中對礦漿進行粒度分級，及洗礦作業中的脫泥、脫水等作業。

產品優勢
產品介紹
技術參數
相關設備
成功案例
在線咨詢

返回產品中心

產品優勢

1、該設備技術先進，工藝簡單，特別適合于干法大、中型制砂生產線使用；
2、螺旋軸的入水頭、軸頭、采用生鐵套，操作可靠，洗選效果好；
3、底座采用槽鋼，機體采用鋼板焊接而成，質量好耐磨性高；
4、分級粒度細，可以滿足客戶的不同需求，返砂率高；
5、0.00--0.75mm石粉含量在2%-15%之間可調；
6、該分級機石粉質量易于控制，細度調整方便、靈活、可靠。

產品介紹

分級機適用范圍：分級機主要有高堰式單螺旋和雙螺旋、沉沒式單螺旋和雙螺旋四種分級機。該分級機廣泛適用于選礦廠中與球磨機配成閉路循環程分程分流礦沙，或用在重力選礦廠中來分級礦砂和細泥，金屬選礦流程中對礦漿進行粒度分級，以及洗礦作業中的脫泥、脫水等作業。該分級機具有結構簡單、工作可靠、操作方便等特點。
分級機結構：分級機主要由傳動裝置、螺旋體、槽體、升降機構、下部支座（軸瓦）和排礦閥組成。

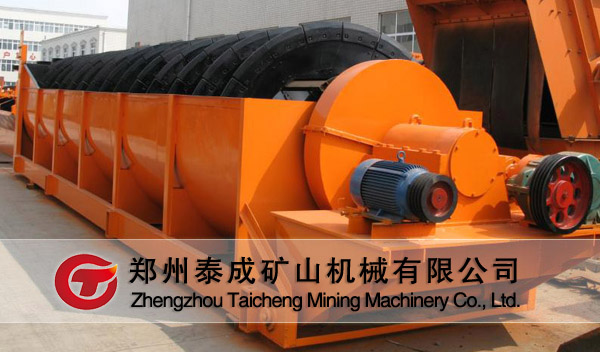

單螺旋分級機圖片：

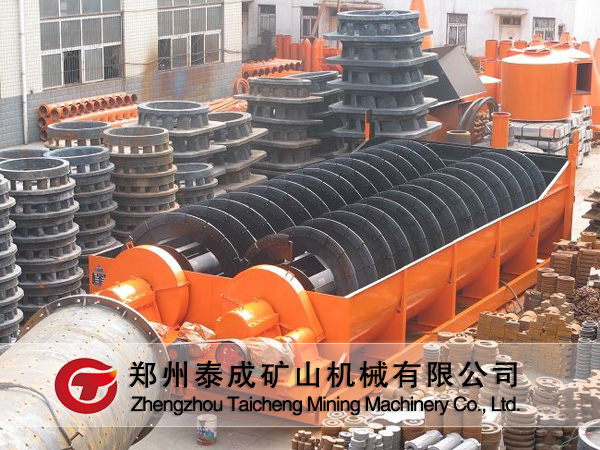

雙螺旋分級機圖片：

技術參數

型號	螺旋直徑	螺旋轉速(r/min)	水槽長度(mm ≤)	電動機功率kw ≤		外形尺寸mm≤			機重t
型號	螺旋直徑	螺旋轉速(r/min)	水槽長度(mm ≤)	傳動用	升降用	長	寬	高	≤
FG-3	300	12-30	3000	1.1	----	3850	490	1140	0.7
FG-5	500	8-12.5	4500	1.1	----	5430	680	1480	1.9
FG-7	750	6-10	5500	3	----	6720	980	1820	3.1
FG-10	1000	5-8	6500	5.5	----	7590	1240	2380	4.9
FC-10	1000	5-8	8400	7.5	----	9600	1240	2680	6.2
FG-12	1200	4-6	6500	7.5	2.2	8180	1570	3110	8.5
FC-12			8400	7.5	2.2	10370	1540	3920	11.0
2FG-12			6500	15	4.4	8230	2790	3110	15.8
2Fc-12			8400	15	4.4	10370	2790	3920	17.6
FG-15	1500	4-6	8300	7.5	2.2	10410	1880	4080	12.5
FC-15			10500	7.5	2.2	12670	1820	4890	16.8
2FG-15			8300	15	4.4	10410	3390	4080	22.1
2FC-15			10500	15	4.4	12670	3370	4890	30.7
FG-20	2000	3.6-5.5	8400	11-15	3	10790	2530	4490	20.5
FC-20			12900	11-15	3	15610	2530	5340	28.5
2FG-20			8400	22-30	6	11000	4600	4490	35.5
2FC-20			12900	22-30	6	15760	4600	5640	48.7
FG-24	2400	3.67	9130	15	3	11650	2910	4970	26.8
FC-24			14130	18.5	4	16580	2930	7190	41.0
2FG-24			9130	30	6	12710	5430	5690	45.8
2FC-24			14130	37	8	17710	5430	8000	67.9
2FG-30	3000	3.2	12500	40	8	16020	6640	6350	73.0
2FC-30	3000	3.2	14300	---	---	17091	---	8680	84.8

注：技術參數如有變動，恕不另行通知。Any change of technical data shall not be advised additionally.
